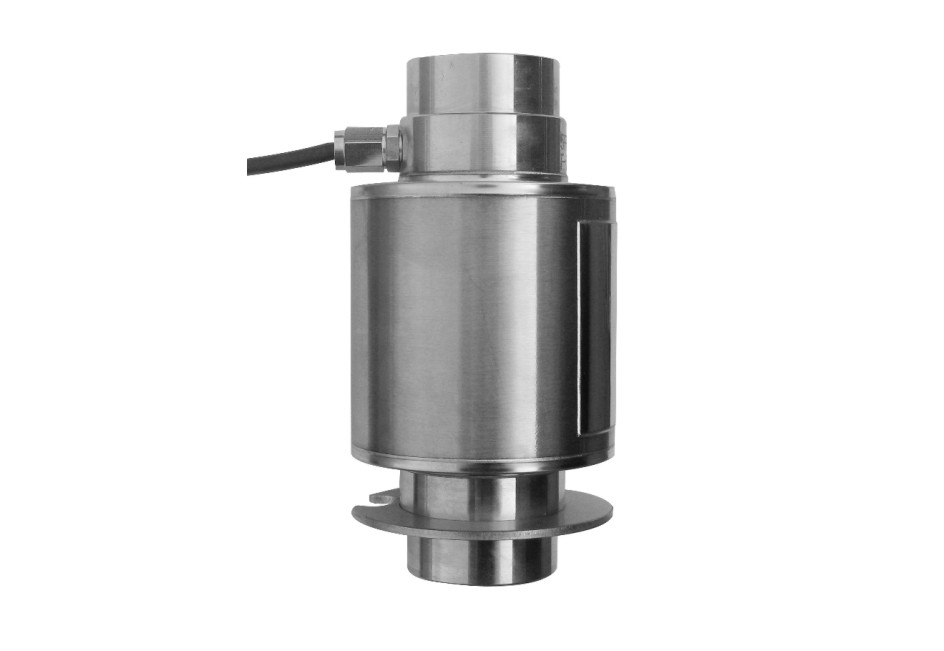

柱式稱重傳感器

一、特點與用途
1、傳感器采用柱型梁結構壓式結構，具有量程范圍大、結構密封好，性能穩定可靠，安裝使用方
便等特點。
2、廣泛應用于水泥、煤炭等各種行業的電子汽車衡、軌道衡、平臺秤及其它各種稱重、測力的工
業自動化測量控制系統。

二、技術參數：
量 程 ФA B ФC ФD E F ФG SR 4-M
[0.2~0.5t 54 76 46 24 56 8 35 24 2-M5]
[1~6t 68 90 64 30 70 10 40 35 M6]
[10~20t 88 130 84 45 105 12 52 55 M8]
[25~30t 108 150 104 55 120 15 70 60 M10]

三、技術指標
1、技術參數
靈敏度 mV/V 1.5~2.0±0.05
靈敏度溫度系數 ≤%F·S/10℃ ±0.05
非線性 ≤%F·S ±0.05
工作溫度范圍 ℃ -20℃～+80℃
滯 后 ≤%F·S ±0.05
輸入電阻 Ω 350±10Ω
重復性 ≤%F·S ±0.03
輸出電阻 Ω 350±5Ω
蠕 變 ≤%F·S/30min ±0.05
安全過載 ≤%F·S 150%F·S
零點輸出 ≤%F·S ±1
絕緣電阻 MΩ ≥5000MΩ（50VDC）
零點溫度系數 ≤%F·S/10℃ ±0.05
推薦激勵電壓 V 10V～15V。
